拼接屏如何恢復出廠模式

2021-11-16 13:26:14 閱讀:
拼接屏出廠模式恢復,通常需要使用到遙控器進行操作。
首先打開液晶拼接屏遙控器先進行串口的設置,點擊串口如果串口沒占用。則顯示串口打開就表明成功,否則顯示串口打開就是失敗如果選擇可用的串口,用來設置計算機發送屏幕的串口打開失敗在繼續用串口來設置計算機發送到屏幕的串口。

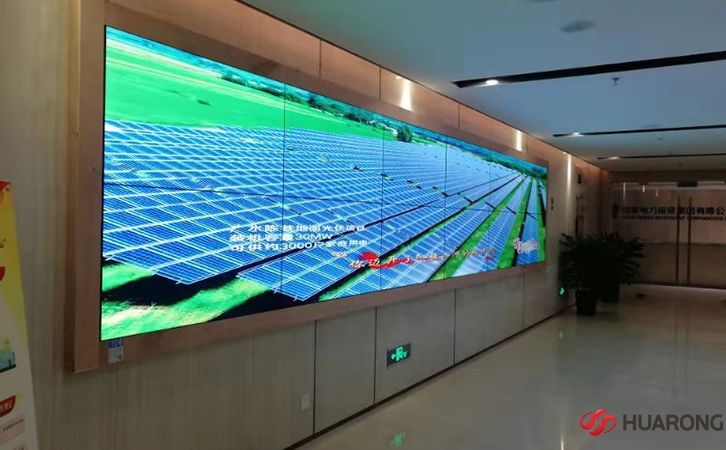

 1.7mm液晶拼接屏
液晶拼接屏遙控器行列設置點擊下拉的菜單,選擇需要的行列然后選擇需要的用來設計,選擇區要選擇打開關閉的屏幕,單個的屏幕點擊單個屏幕可以圈定一個范圍,然后就打開或者關閉,就可以針對開關操作。液晶拼接屏遙控器的電源開關要對操作的屏幕進行選擇。
屏幕選擇要進行屏幕進行選擇,單個屏幕直接用鼠標進行點擊,屏幕的拼接先定框則單個點擊以放大的屏幕,再點擊拼接,則可還原為單屏顯示。
拼接屏出廠模式恢復具體操作步驟:
進入菜單設置界面

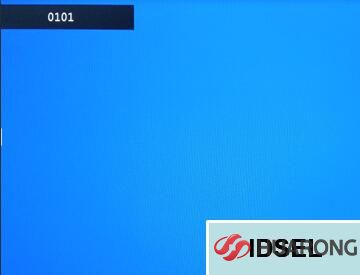

先按IDSEL屏幕出現ID號

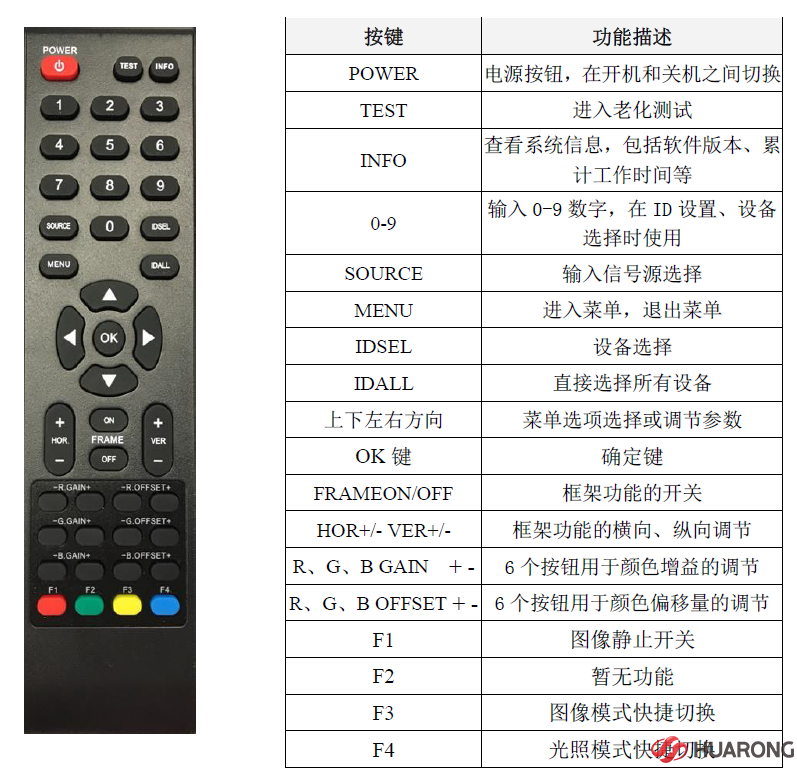

 拼接屏遙控器使用
再按IDALL(批量控制屏幕)或輸入需要設置的屏幕ID號,選中后ID值顯示為紅色;
 拼接屏遙控器進入工廠模式
選中后按MENU(主菜單中OK是確認按鍵,menu是退出,上下左右是菜單選項或參數調節執行功能)進入菜單設置界面。

信號源選擇
遙控器按IDSEL后輸入需要更改屏幕的ID,選SOURCE進入信號源界面選擇對應的信號源輸出。
 拼接屏工廠模式

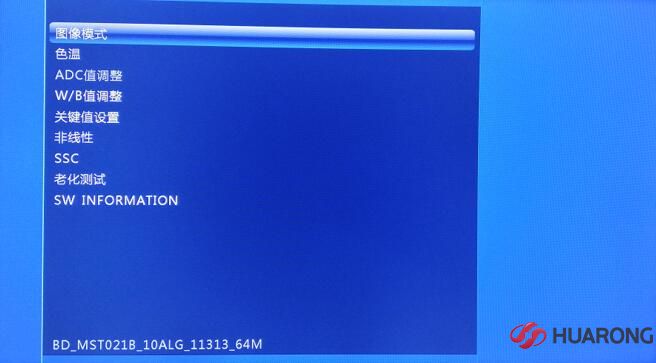

進入工廠菜單
遙控器按IDSEL后輸入需要進入屏幕的ID,選中后按SOURCE,彈出信源頁面后,再按數字鍵2580即進入工廠菜單。
打開或關閉大屏自拼接自拼接操作

1、先按IDSEL,再按屏幕左上角對應ID號,選中后ID值顯示為紅色
2、遙控器選中連接第一塊屏幕,按MENU調出菜單后按左切換到拼接設置。
3、MENU (主菜單中OK是確認按鍵,menu是退出,上下左右是菜單選項或參數調節執行功能)
4、例如2行3列的自拼接,對0203屏幕進行設置:拼接開關,開;水平數量,3;垂直數量,2。水平位置和垂直位置為當前屏幕所在的行列坐標位置。
5、環通接線方式:任意屏幕作為第一塊輸入,第一塊對應信號源環通輸出至下一塊,以此類推。
6、常規接線方式:所有屏幕都接拼控器——例如接矩陣或者分配器

部分顯示屏恢復出廠設置方式:
  1. 按下顯示器右側的“菜單”按鈕。
  2. 在彈出的菜單按鈕,向右選擇“選項”按鈕。
  3. 選中之后,點擊“確定”鍵
4、向右繼續選擇“R”標識的工廠設置選項,選中后,選擇“復位”即可。
拼接屏工廠模式作用及意義:
出廠設置就是工廠模式,工廠模式是廠家在設計電路時預留的一些功能,這些功能并不對普通用戶開放的。
通過特殊的方式進入,通過修改存儲器數據或其他方式對顯示器進行維護。
由于不同的顯示器廠商對一些功能的定義也略有不同,比如一些不常用的集合失真,線性失真,會聚,色純,加速極電壓等等項目,當顯示器有一些軟件故障的時候,可以借助它在不維修電路的基礎上來解決問題。
